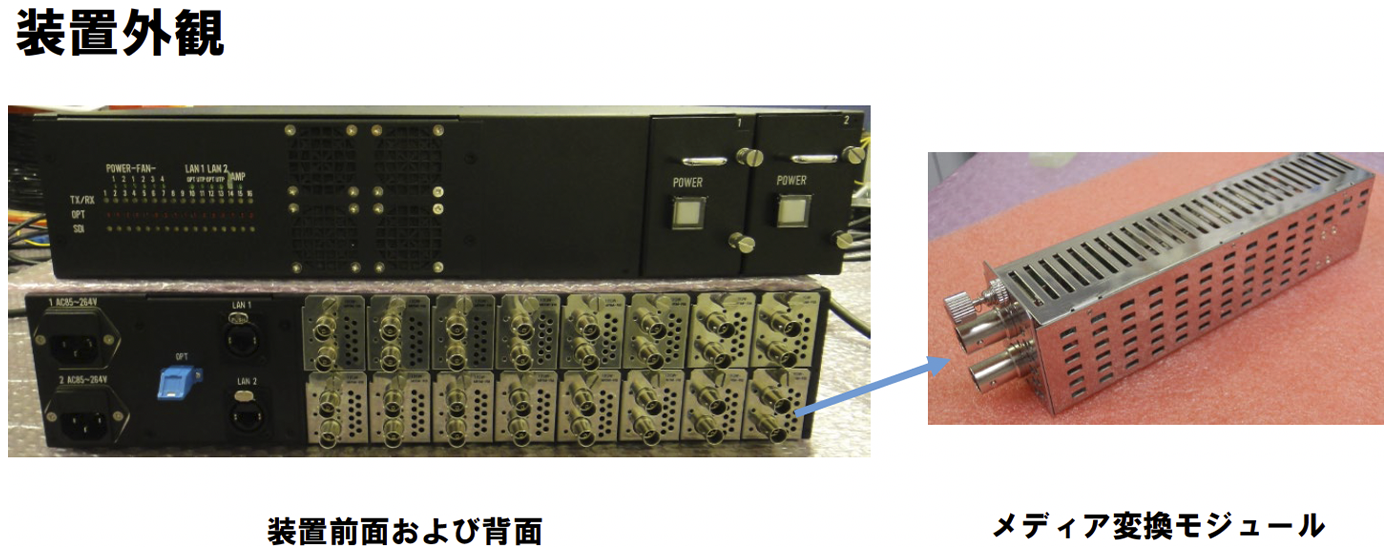

12G-SDI信号を16チャンネルまたは3G-SDI信号を16チャンネルと2系統のイーサ信号を光波長多重して1本のシングルモード光ファイバーで伝送できる光波長多重伝送装置です。
4K/8Kの広帯域信号を非圧縮で遅延なく長距離伝送することができます。
| 項目 | 定格 |
|---|---|
| 寸法 | 430(W)×88(H)×420(D)mm （突起物を除く） |
| 重量 | 約10Kg（メディア変換モジュール16ch 実装時） |
| 消費電力 | 100W 以下(メディア変換モジュール16ch 実装時) |
| 動作温度 | 0～40℃ |
| 項目 | 定格 |
|---|---|
| 適合光ファイバー | SMF(ITU-T G.652 相当) |
| 適合光コネクター | SC コネクター |
| 伝送波長 許容光伝送損失 |
C-Band 100GHz Grid （DWDM 信号） 20dB |
| 許容波長分散耐力 | 標準バージョン：800ps/nm 以下（目標） |
| 項目 | 仕様 | |
|---|---|---|
| SDI 信号 | 信号種別 | 12G-SDI/3G-SDI （最大16 チャンネル） |
| 適合コネクター | BNC コネクター | |
| SDI/光変換モジュール | 1 入力SDI 1 出力SDI（アクティブスルーアウト） | |
| 光/SDI 変換モジュール | 2 出力SDI | |
| Ether 信号 | 2 出力SDI | 2 |
| 準拠規格 | 100M:IEEE802.3u 100BASE-TX 1000M:IEEEE802.3ab 1000BASE-T |
|
| 伝送方式 | 100:全二重/半二重, 1000M:全二重 | |
| 適合ケーブル | UTP Cat5 ケーブル以上 | |
| 適合コネクター | RJ-45 | |
